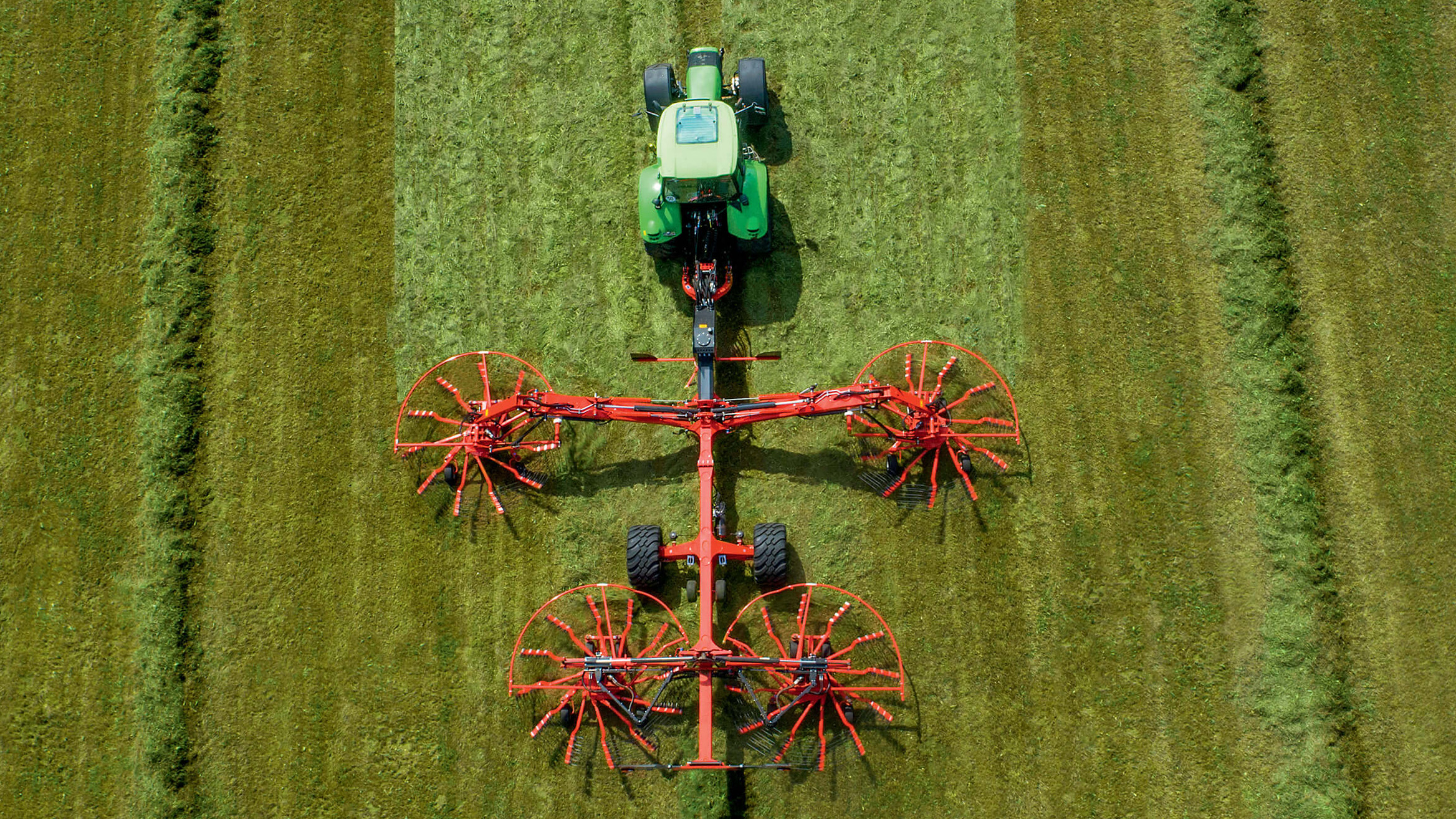

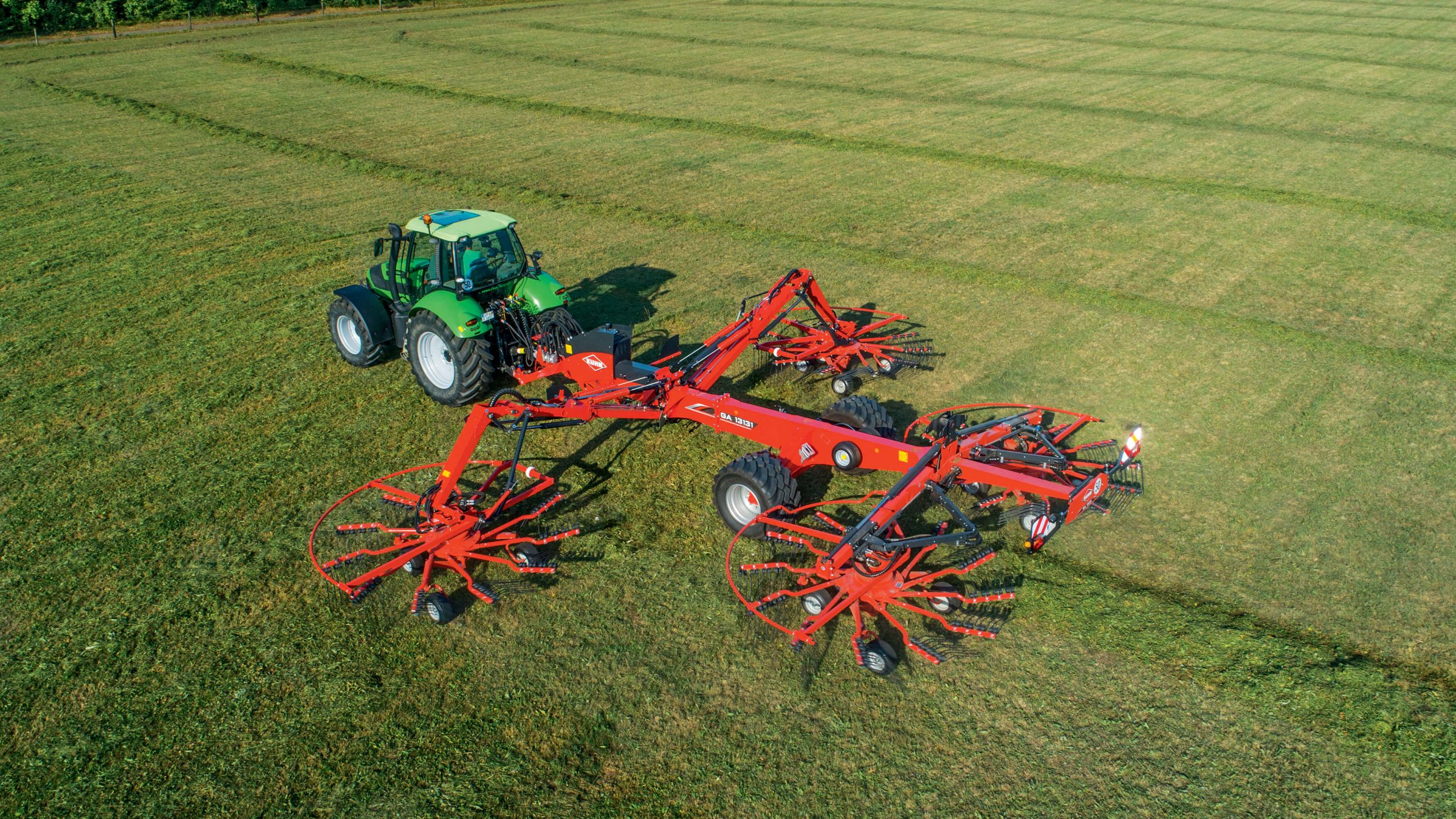

Štvorrotorové zhrnovače krmovín

Štvorrotorové zhrňovače


  • Rovnomerné riadky pre efektívny zber
  • Menšia údržba, vyššie pracovné výkony
  • Hydraulický pohon stroja
  • Pracovný záber od 8,4 do 14,7 m
  • Zhrňovač s vlastným hydraulickým systémom

    Hydraulické čerpadlo modelov GA 13131 a GA 15131 je umiestnené priamo na pripojovacom ráme. Vďaka tomu je kĺbový hriadeľ vždy v optimálnom uhle aj pri jazde v najostrejších zákrutách. Zmenou otáčok vývodového hriadeľa sa mení intenzita zhrňovania rotorov a tým sa prispôsobuje zhrňovanému materiálu. Stroj je v základnej výbave poháňaný otáčkami 1000 ot/min. V prípade potreby je k dispozícii na želanie prevodovka s pohonom 750 ot/ min pre vyššiu úsporu paliva. Hydraulický pohon zjednodušuje prácu so strojom a prináša so sebou množstvo výhod.


  • Vyššia stabilita na svahoch a počas prepravy

    Pripojovací rám je vybavený tlmičmi rázov, ktoré slúžia ako odpruženie závesov spodných tiahel traktora. Vďaka tomu je zaistená vyššia stabilita pri práci na poliach, pri jazde na svahu a tiež sú zaistené lepšie jazdné vlastnosti zhrňovača počas prepravy.

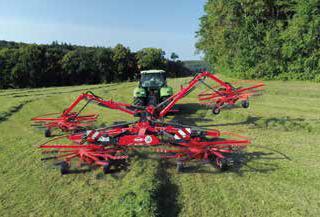

  • Všetky rotory je možné zdvíhať samostatne

    Pre prácu štvorrotorových zhrňavačov KUHN s veľkými zábermi na malých poliach, v rohoch polí a okolo rôznych prekážok, je možné dvíhať rotory nezávisle každý zvlášť. Pod zdvihnutými rotormi je dostatočná svetlá výška, aby bolo umožnené prechádzať cez zhrnuté riadky.

  • Všetky nastavenia priamo z kabíny

    Všetky funkcie rotorov možno nastaviť hydraulicky z kabíny traktora cez terminál počas jazdy: pracovný záber, šírka riadku, zdvíhanie rotorov, pracovná výška, skladanie, rozkladanie a pod. Pre väčšie uľahčenie a komfort možno použiť joystick. Oba modely disponujú systémom ISOBUS.


  • Otočné kolesá pre ochranu porastu

    Podvozok každého rotora tvoria štyri otočné kolesá. Tieto kolesá sú umiestnené čo najbližšie k zhrňovacím prstom. Výsledkom je dokonalé kopírovanie terénu a ochrana porastu aj pri jazde do prudkých zákrut.

Technická špecifikácia - štvorrotorové zhrňovače

GA 13031
GA 13131
GA 15131
Pracovný záber, (m)8.40 - 12.508,40 až 12,509,50 až 14,70
Šírka riadku, (m)1.40 - 2.401,40 až 2,401,40 až 2,50
Prepravná šírka, (m)3.003,003,00
Prepravná dĺžka, (m)9,959,9510,90
Prepravná výška, (m)3,953,954,00
Priemer rotora3,203,203,65
Počet rotorov444
Počet ramien na rotorpredné: 11, zadné: 11predné: 11, zadné: 12predné: 13, zadné: 15
Počet dvojprstov na ramene, (ks)444
PrevodovkaMasterdrive GIIIMasterdrive GIIIMasterdrive GIII
Pohon rotorovHydraulicky - čerpadlamiHydraulicky - čerpadlamiHydraulicky - čerpadlami
Kopírovanie terénuvýkyvné 3D kopírovanievýkyvné 3D kopírovanievýkyvné 3D kopírovanie
Nastavenie pracovnej výškymechanicky - kľukouhydraulickyhydraulicky
Počet kolies na rotor/rozmer4 otočné/16x6.50-84 otočné/16x6.5-84 otočné/18x8.50-8
Kolesá nápravy500/60-22.5500/60-22.5 (radiálne 600/50-22.5 opcia)600/50-22.5
Otáčky vývod. hriadeľa (ot/min.)1000 (750 opcia)1000 (750 opcia)1000 (750 opcia)
Pripojenie k traktoruSpodné ramená hydrauliky kat. 2 a 3Spodné ramená hydrauliky kat. 2 a 3Spodné ramená hydrauliky kat. 2 a 3
Individuálne dvíhanie rotorovOpciaŠtandardŠtandard
ISOBUSnie je k dispozíciiŠtandardŠtandard
Požiadavky na hydr. traktora1 jednočinný + spätná vetva a 2 dvojčinné okruhy1 jednočinný + spätná vetva/ Load sensing - opcia1 jednočinný + spätná vetva/ Load sensing - opcia
Požiadavky na výkon traktora, (kW/hp)70/9570 / 9585/115
Osvetlenie strojaŠtandardŠtandardŠtandard
Hmotnosť stroja, (kg)5 1005 1506 100
